Aspiration des fumées de soudure et compensation d’air
Solutions complètes pour des ateliers de serrurerie et de chaudronnerie dans un lycée technique
STH Industrie a réalisé un projet complet de traitement de l’air industriel au sein d’un lycée technique, couvrant à la fois l’atelier serrurerie et l’atelier chaudronnerie.
Objectif : assurer la sécurité des élèves, améliorer le confort de travail et garantir la conformité réglementaire des ateliers dédiés aux métiers du métal.
Ce projet illustre notre capacité à concevoir des solutions sur mesure, adaptées aux contraintes spécifiques de chaque atelier.
Le projet en un coup d'œil
Type de site : Lycée technique
Département : Haute-Saône (70)
Ateliers concernés : Serrurerie & Chaudronnerie
Prestations : Aspiration fumées de soudure, compensation d’air, pilotage
Mission STH Industrie : Étude, fourniture, installation, mise en service
Objectifs : Sécurité, confort thermique, conformité réglementaire
Une solution globale pour l’aspiration des fumées de soudure
Les deux ateliers ont été équipés de systèmes d’aspiration à la source performants, permettant de capter efficacement les fumées de soudure et les poussières de meulage dès leur émission.
Aspiration à la source pour les postes de soudure
30 bras d’aspiration articulés Ø160 – longueur 2 m
20 bras dans l’atelier serrurerie
10 bras dans l’atelier chaudronnerie

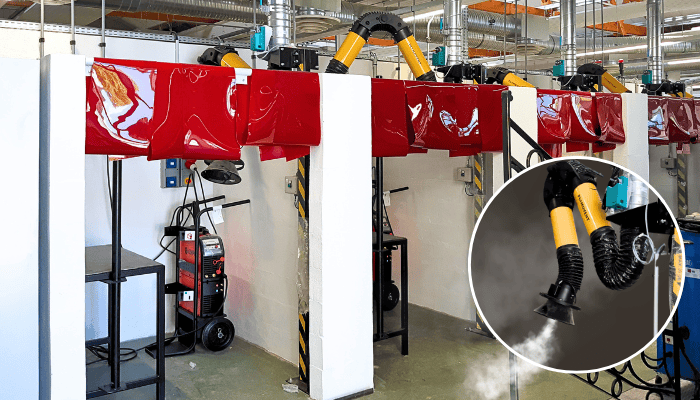

Installation dans des box pédagogiques, spécifiquement conçus pour l’apprentissage de la soudure.
Tables de meulage aspirantes

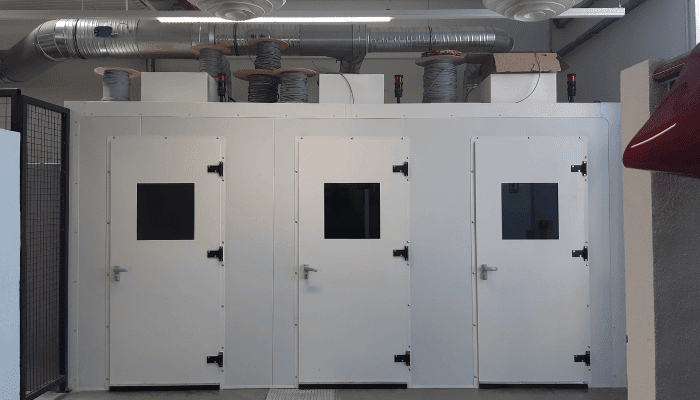

6 tables de meulage aspirantes, installées dans des cabines insonorisées avec entrée d’air :
Serrurerie : 3 tables avec dosseret aspirant 2 500 m³/h
Chaudronnerie : 3 tables avec dosseret aspirant 2 200 m³/h
Réseau aéraulique et filtration
Réseaux de gaines d’extraction adaptés à chaque atelier :
Ø160 à Ø800 pour l’atelier serrurerie
Ø160 à Ø560 pour l’atelier chaudronnerie

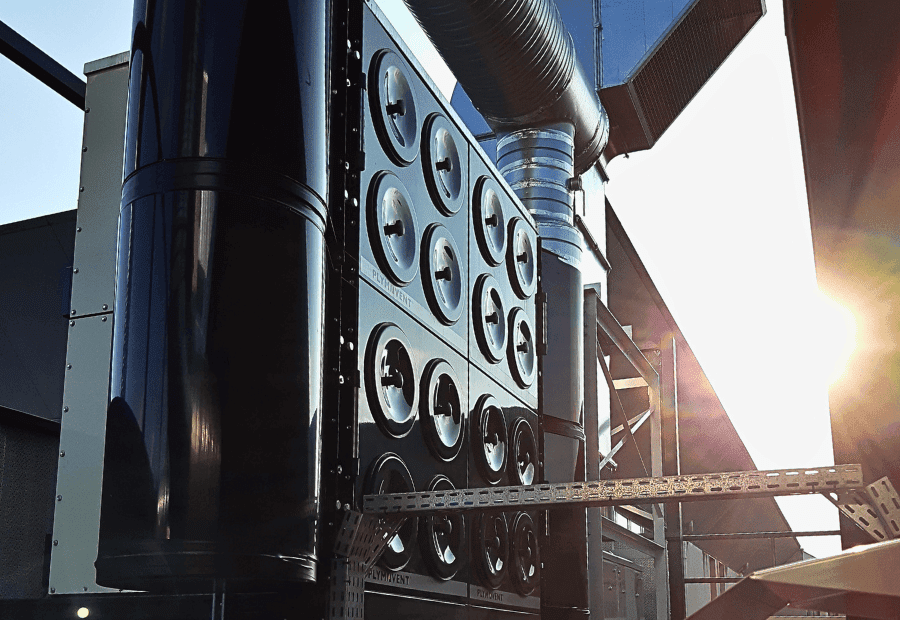

Dépoussiéreurs à cartouches avec décolmatage automatique par air comprimé, assurant une filtration efficace avant rejet de l’air à l’extérieur.
Ventilateurs haute performance, installés dans des caissons insonorisants et équipés de silencieux rectangulaires au rejet.
–> Débits d’air variables selon l’utilisation :
-
Serrurerie : de 7 500 à 27 900 m³/h
-
Chaudronnerie : de 4 500 à 14 000 m³/h, avec ventilateur 30 kW
Cette modulation automatique permet d’optimiser la performance tout en réduisant les consommations énergétiques.
Systèmes de compensation d’air adaptés à chaque atelier
Afin de maintenir un équilibre aéraulique optimal et d’éviter toute dépression dans les locaux, STH Industrie a installé des systèmes de compensation d’air sur mesure, distincts pour chaque atelier.
Centrales de réintroduction d’air neuf chauffé
Débit d’air asservi au débit d’air extrait par les systèmes d’aspiration.
Équipements intégrés :
Filtration haute efficacité
Batteries eau chaude :
260 kW pour l’atelier serrurerie
130 kW pour l’atelier chaudronnerie
Ventilateurs EC basse consommation
Diffusion et réseaux de soufflage

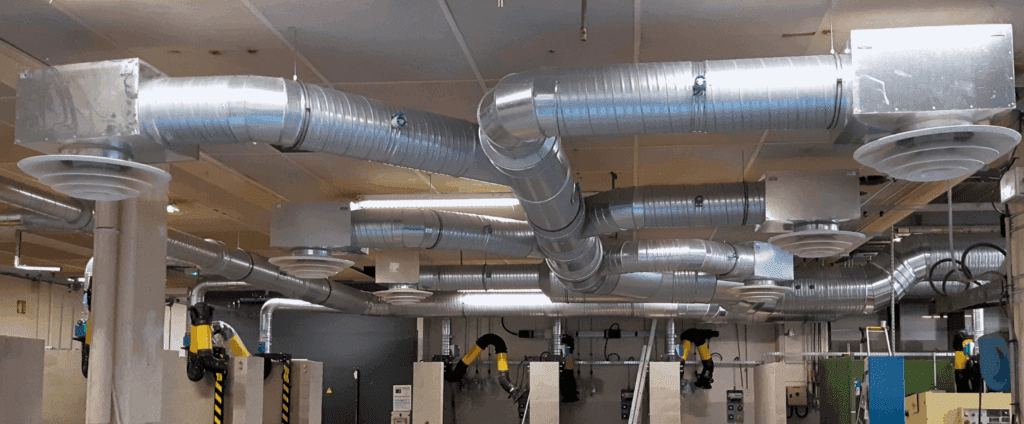

Réseaux de gaines rectangulaires et circulaires, avec calorifugeage pour les cheminements extérieurs.
Bouches de soufflage à induction HALTON, assurant une diffusion homogène de l’air et un confort thermique optimal dans les ateliers.
Raccordement au chauffage existant
- Réseaux de tuyauteries acier noir DN80 calorifugées, équipés de vannes 3 voies motorisées, permettant l’alimentation des batteries de chauffage depuis le réseau existant du client.
Pilotage intelligent des installations

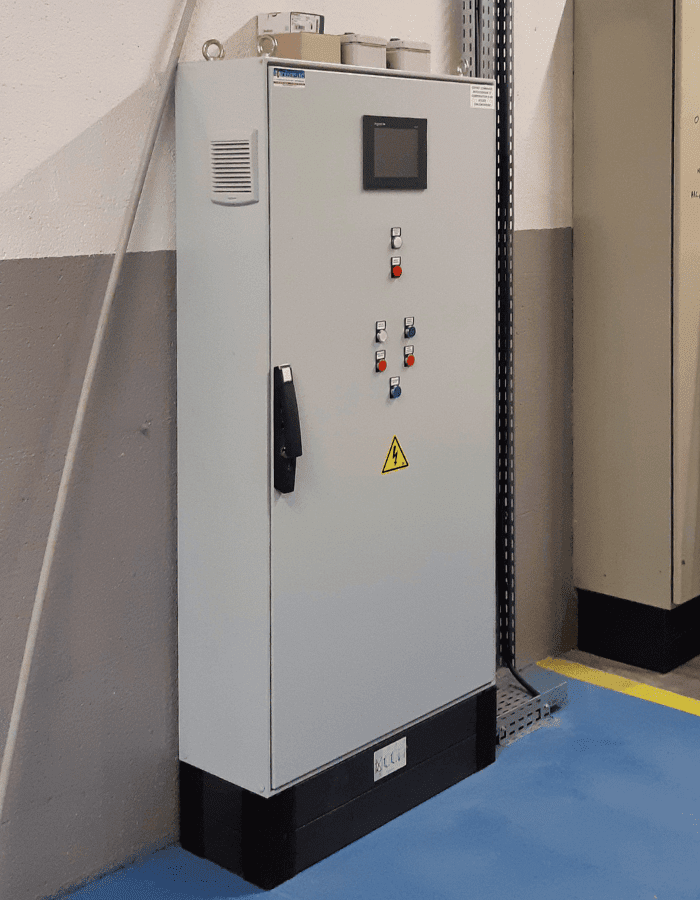

Chaque atelier est équipé d’une armoire de pilotage dédiée, assurant la gestion complète des systèmes d’aspiration et de compensation d’air :
Automate programmable
Variateurs de fréquence
Écran de contrôle tactile
Ce pilotage permet :
L’adaptation automatique des débits
Une exploitation simple et sécurisée
Une maintenance facilitée
Vous avez un projet de traitement de l’air pour vos ateliers ?
STH Industrie vous accompagne dans la conception et la réalisation de solutions d’aspiration et de compensation d’air sur mesure, adaptées à vos contraintes pédagogiques et industrielles.
