REMPLACEMENT D'UNE CHEMINÉE
STH Industrie est récemment intervenue pour le remplacement d’une cheminée industrielle existante devenue non conforme au sein d’une installation industrielle.
L’objectif du projet était de mettre en place une nouvelle cheminée industrielle multi-conduits de 24 mètres de hauteur, permettant de garantir des vitesses de fumées conformes dans les conduits de refoulement des ventilateurs.
Ce chantier technique a mobilisé plusieurs expertises : génie civil industriel, levage, héliportage des éléments et modification des réseaux de ventilation existants.
Grâce à une préparation précise et à la coordination des équipes, l’installation de cette nouvelle cheminée industrielle sur mesure a pu être réalisée dans des conditions optimales.
Le projet en un coup d’œil
Type de client : Industrie de l’automobile
Département : Haut-Rhin (68)
Type de chantier : Remplacement d’une cheminée industrielle sur site de production
Solution installée : Cheminée industrielle multi-conduits – hauteur 24 m – diamètre nominal 900 mm
Prestations STH Industrie : Étude technique, réalisation du massif béton, fourniture de la cheminée industrielle, levage et héliportage des éléments, assemblage sur site, modification des réseaux de gaines existants, installation des équipements d’accès et mise en service
Objectifs : Mise en conformité de l’installation, maîtrise des vitesses de fumées (9 à 13 m/s par conduit), fiabilité de l’installation et adaptation aux réseaux de ventilation existants.
Découvrez notre vidéo explicative
Installation d’une cheminée industrielle multi-conduits
La nouvelle installation repose sur une cheminée industrielle de 24 mètres de hauteur et de diamètre nominal 900 mm.
Sa conception multi-conduits permet d’intégrer deux conduits indépendants à l’intérieur de la structure :
un conduit de 400 mm de diamètre
un conduit de 300 mm de diamètre
Chaque conduit est raccordé au refoulement d’un ventilateur distinct.
Cette configuration permet de maîtriser la vitesse des fumées dans chaque conduit, tout en assurant un fonctionnement optimal du système de ventilation industrielle.
Le remplacement de la cheminée existante avait précisément pour objectif de garantir le respect des vitesses de fonctionnement comprises entre 9 et 13 m/s dans chaque conduit.
Les différentes étapes d'installation

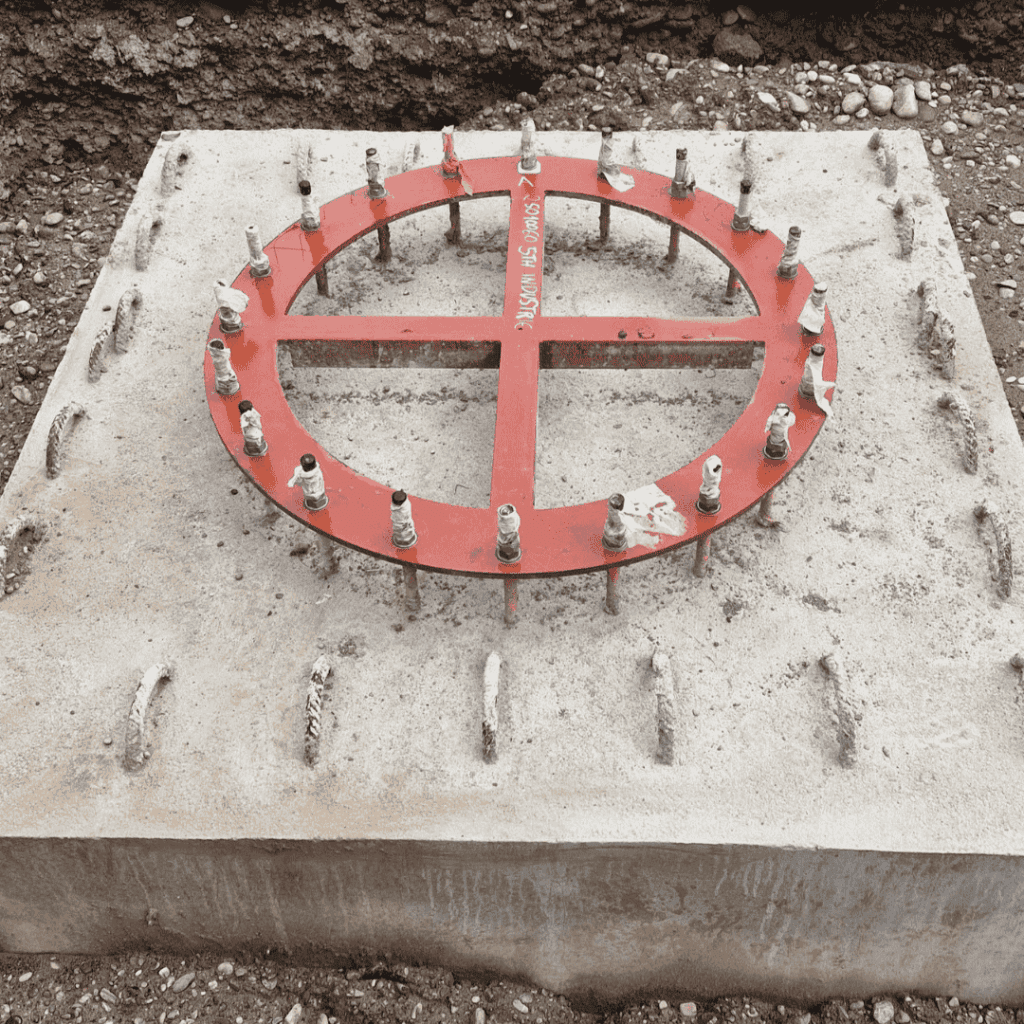

Génie civil : réalisation du massif béton
Avant le démarrage des travaux, nos équipes ont réalisé une phase d’analyse approfondie, indispensable à la réussite du projet :
-
Visite sur site et relevés techniques
-
Élaboration des plans de fabrication des réseaux de gaines
-
Commande de l’ensemble des matériels
-
Planification complète du chantier pour limiter l’impact sur l’activité du site
Levage et héliportage des éléments de la cheminée

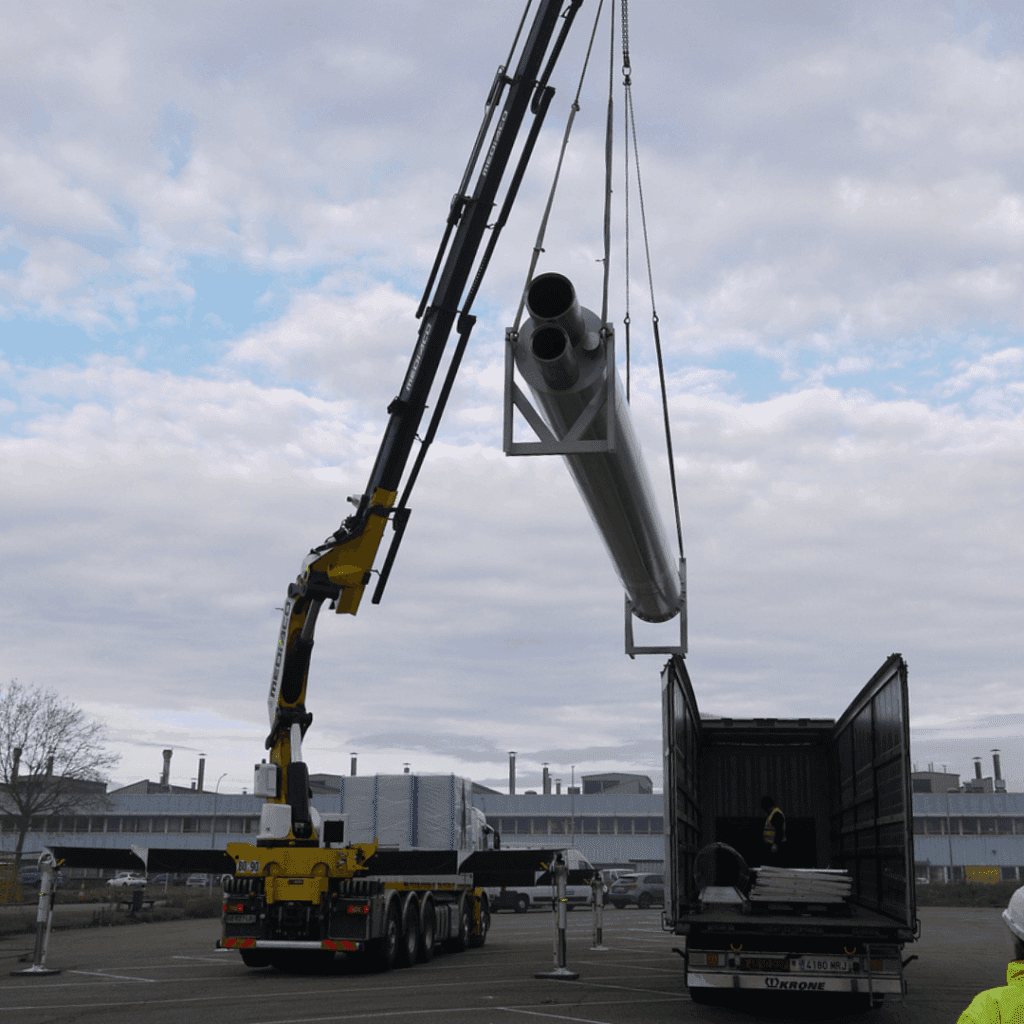

Les différents éléments de la cheminée ont été livrés sur site puis déchargés à l’aide d’une grue.

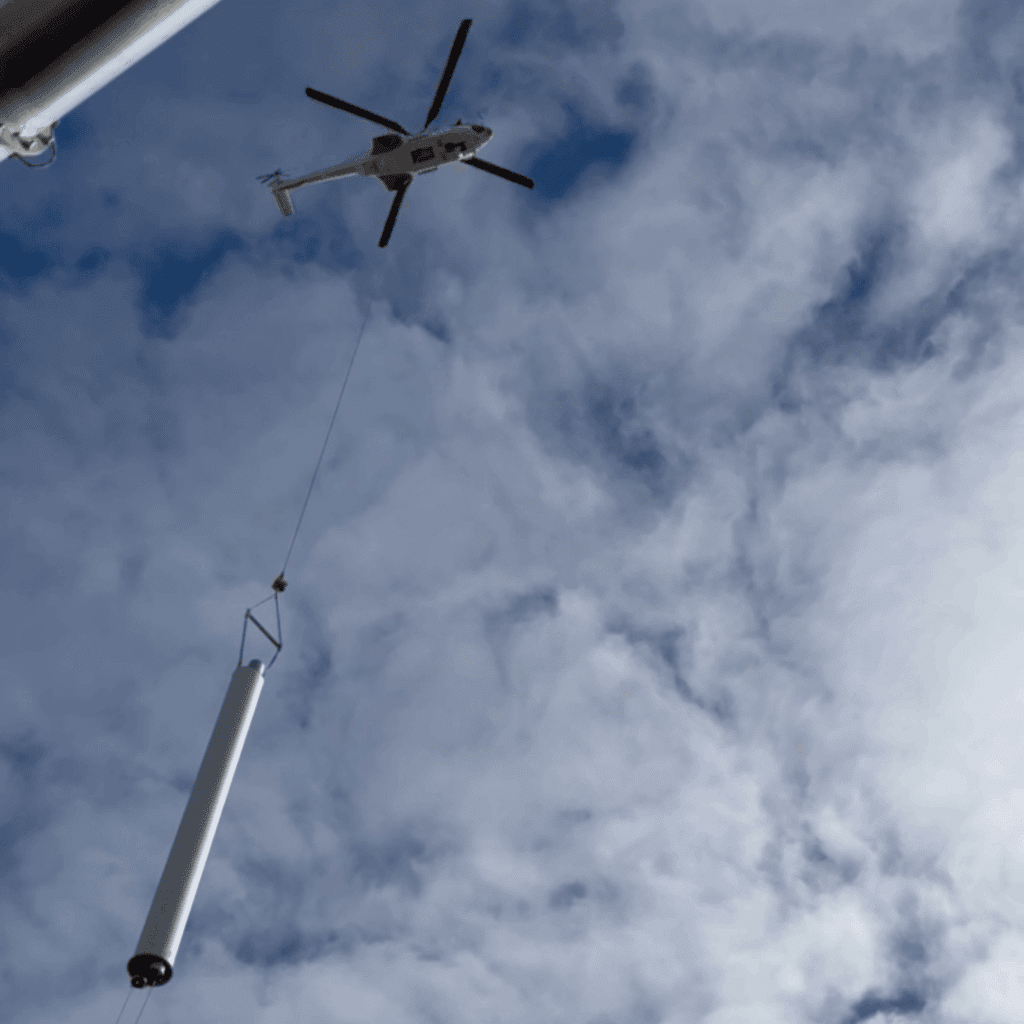

En raison des contraintes d’accès et de configuration du site industriel, l’installation a nécessité l’héliportage des éléments de la cheminée.
Cette opération a permis d’acheminer les sections de la structure avec précision jusqu’à leur zone d’assemblage.
L’héliportage constitue une solution particulièrement adaptée lorsque les accès au chantier ne permettent pas l’utilisation de moyens de levage classiques.

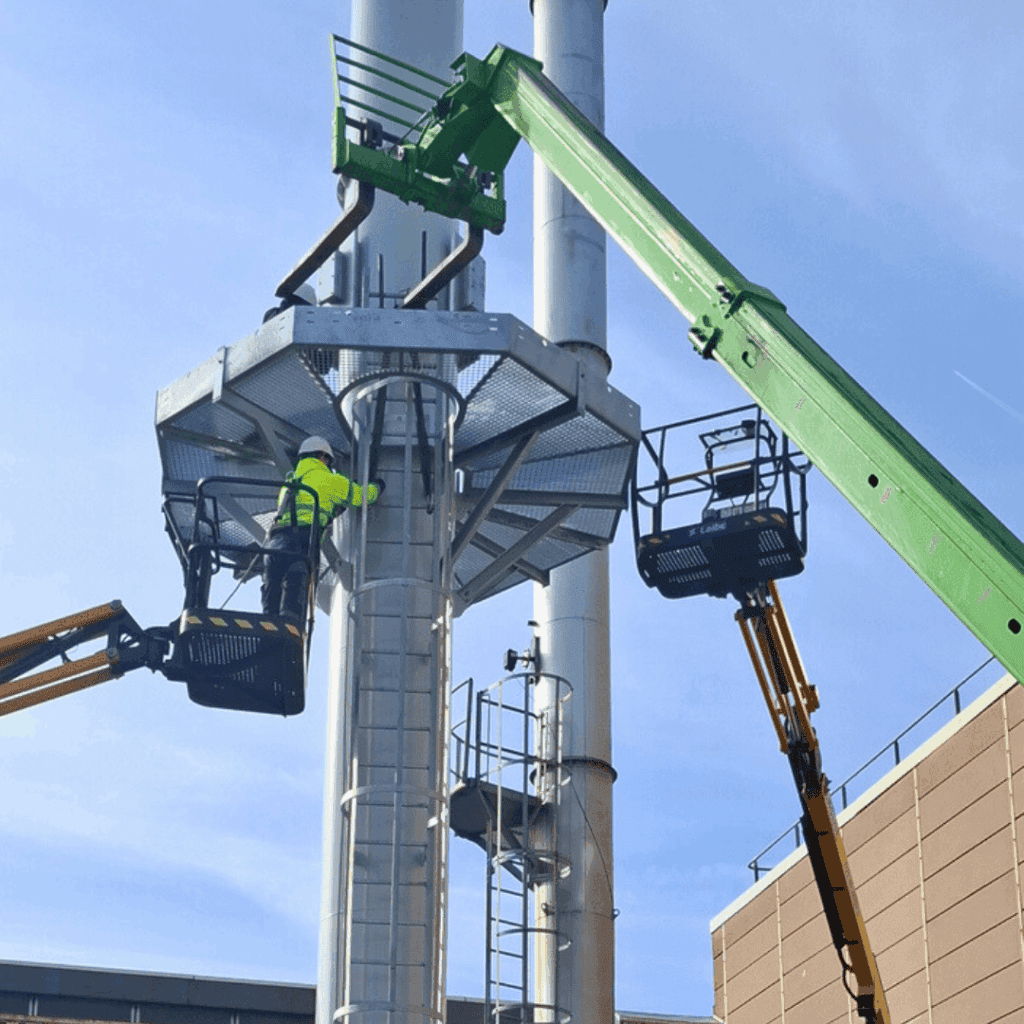

Assemblage et installation des équipements d’accès
Une fois les éléments positionnés, les équipes STH Industrie ont procédé à l’assemblage de la cheminée directement sur site.
Afin de permettre l’exploitation et les contrôles réglementaires de l’installation, plusieurs équipements d’accès ont été installés :
plateformes techniques
échelle avec crinoline
potence de levage
La potence permet notamment aux organismes de contrôle de manutentionner leur matériel de mesure lors des opérations de vérification.
Ces équipements garantissent un accès sécurisé à la cheminée pour les opérations de maintenance et de contrôle.

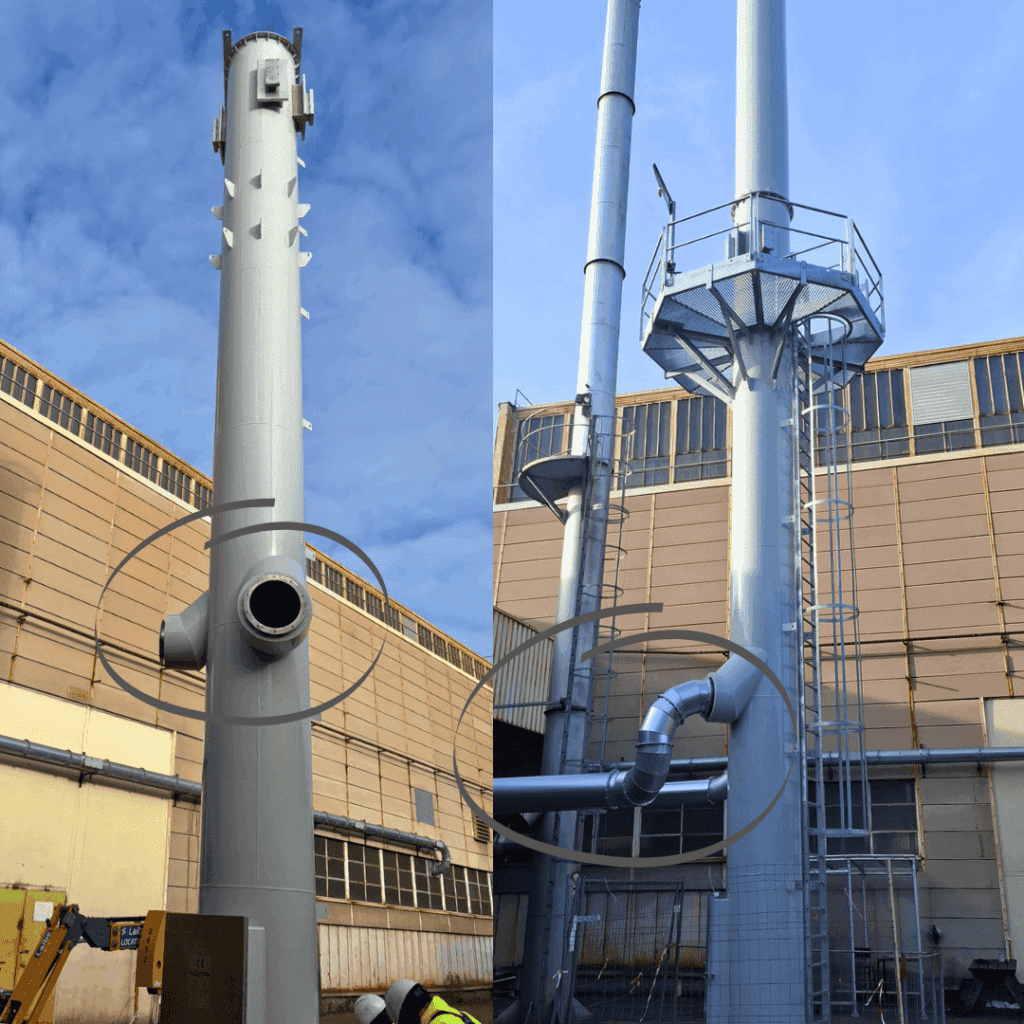

Modification des réseaux de ventilation et raccordement à la cheminée
Le projet comprenait également l’adaptation des réseaux de gaines de refoulement des ventilateurs existants.
Les travaux ont consisté à :
modifier les réseaux de gaines existants
adapter les raccordements
connecter les ventilateurs aux deux conduits de la nouvelle cheminée industrielle
Ces modifications permettent d’assurer un fonctionnement conforme et optimisé du système de ventilation industrielle.
Une expertise STH Industrie dans les cheminées industrielles
Ce chantier illustre la capacité de STH Industrie à intervenir sur des installations industrielles techniques nécessitant une forte maîtrise des réseaux et des équipements process.
La réussite du projet repose sur la combinaison de plusieurs compétences :
✔ conception et installation de cheminées industrielles
✔ génie civil industriel
✔ levage et logistique technique
✔ assemblage d’ouvrages en hauteur
✔ adaptation de réseaux industriels existants
